SRS Lighting | VLAN-toolbox 24-4 | 24-poorts managed cisco switch | Gebruikersinterface op display | 24x etherCON 10Gb/s | PoE+ | 19Inch 2U

SRS Lighting VLAN-toolbox 24-4: 24-poorts Managed Cisco Switch met Display Interface en PoE+

De SRS Lighting VLAN-toolbox 24-4 is een geavanceerde 24-poorts managed Cisco-switch, specifiek ontworpen voor de professionele AV-industrie. Met functies zoals VLAN-toewijzing, trunking, link-aggregatie, en een intuïtieve gebruikersinterface op een display, biedt deze switch gebruikers zonder diepgaande netwerkkennis de mogelijkheid om complexe netwerkconfiguraties eenvoudig te beheren. Deze 19-inch rackmount switch met een 2U hoogte ondersteunt 24 etherCON-poorten en 4 glasvezelpoorten met een datasnelheid tot 40 Gb/s. Bovendien is de switch uitgerust met Power over Ethernet (PoE+), met een vermogen van 195W, en een kabeltester voor snelle diagnostiek.

Belangrijke Specificaties van de SRS-Lighting Vlan-Toolbox

• Afmetingen: 483 x 88 x 453 mm (BxHxD)
• Gewicht: 11,8 kg

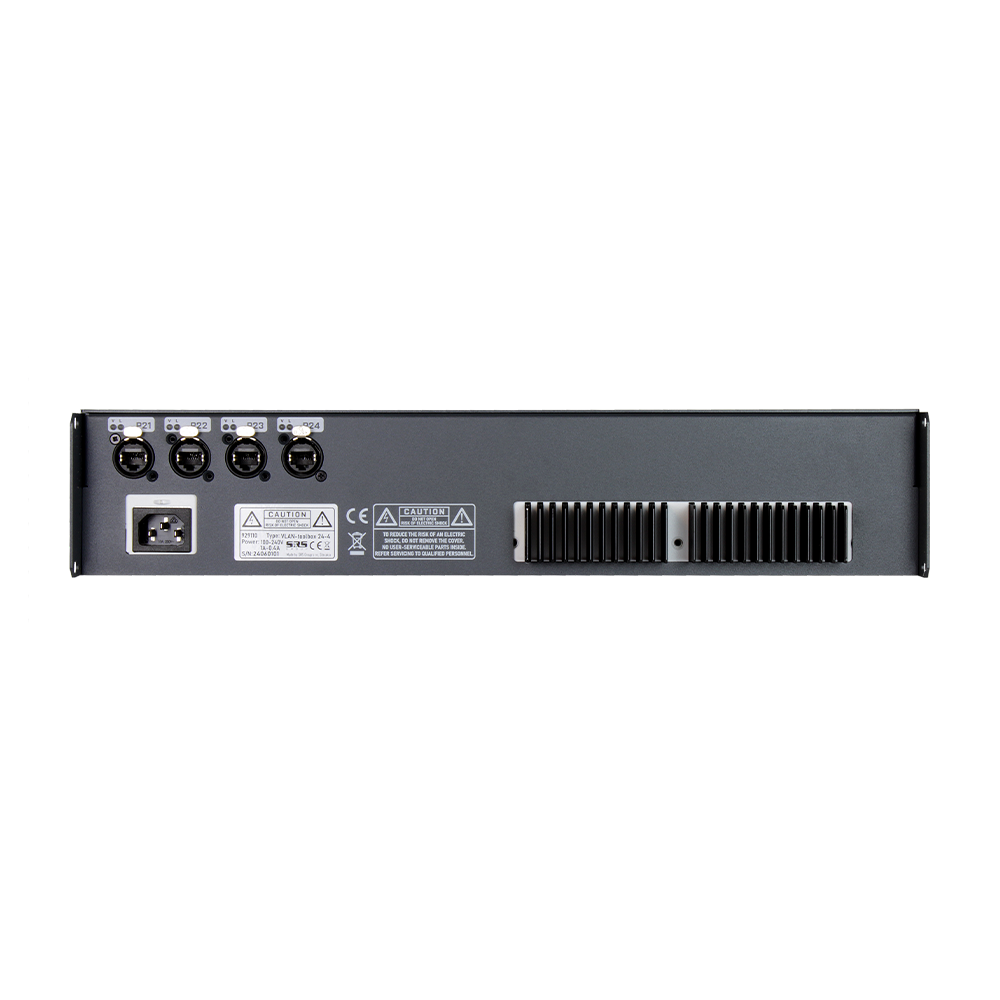

• Aansluitingen: 24 RJ45 poorten (20 aan de voorzijde, 4 aan de achterzijde)
• PoE: 195W vermogen
• Glasvezelpoorten: 4 poorten (10 Gb/s per poort, maximaal 40 Gb/s in LAG-modus)
• Snelheid RJ45-poorten: 1 Gb/s
• Snelheid glasvezelpoorten: 10 Gb/s per poort, 40 Gb/s in LAG-modus

Opstarten van de VLAN-toolbox

Wanneer je de VLAN-toolbox 24-4 van stroom voorziet, start het apparaat automatisch op en is het binnen ongeveer vier minuten klaar voor gebruik. Tijdens de opstart zie je een voortgangsbalk op het display, zodat je precies weet hoe ver het proces gevorderd is. Eenmaal opgestart, kun je direct aan de slag met het configureren van de switch, zonder dat je externe apparaten zoals een laptop of tablet nodig hebt. De intuïtieve interface maakt het instellen eenvoudig, zelfs als je geen uitgebreide IT-ervaring hebt.

Pluspunten
Gebruiksvriendelijke display-interface, geen diepgaande IT-kennis nodig
Vooraf geconfigureerde VLAN-presets voor snelle installatie
Ondersteuning voor Power over Ethernet (PoE+) tot 195W
Ingebouwde kabeltester voor snelle foutopsporing
Compact formaat (1U) en geschikt voor 19-inch rackmontage

Minpunten
Alleen lokaal beheer, geen remote configuratie via webinterface
Relatief zwaar (11,8 kg) voor een 2U-switch
Geen uitgebreide uitbreidingsopties voor meer poorten

Eenvoudige bediening

De VLAN-toolbox is ontworpen voor gebruiksgemak, met twee bedieningselementen die het navigeren door menu’s en instellingen gemakkelijk maken:

• Dataknop: Draai om door het menu te scrollen en druk om selecties te bevestigen. Op sommige schermen kun je de knop gebruiken om de cursor te verplaatsen.
• Escape-toets: Gebruik deze toets om een stap terug te gaan in het menu of om wijzigingen te annuleren en de oorspronkelijke instellingen te herstellen.

Krachtige VLAN-configuratie

Een van de belangrijkste functies van de SRS VLAN-toolbox is het gemakkelijk instellen en beheren van VLAN’s (Virtual Local Area Networks). VLAN’s helpen je om datastromen te scheiden en de prestaties van je netwerk te optimaliseren. De toolbox wordt geleverd met negen vooraf geconfigureerde VLAN-presets, elk afgestemd op specifieke netwerktoepassingen, zoals:

• VLAN 10: Besturingsnetwerk
• VLAN 20: Audio-over-IP
• VLAN 30: Primaire Dante-audio
• VLAN 40: Secundaire Dante-audio
• VLAN 50: Verlichtingsbesturing (Art-Net)
• VLAN 60: Streaming Architectural Control Network (sACN)
• VLAN 70: Light-over-IP
• VLAN 80: Video-over-IP
• VLAN 90: Intercom

Toewijzing van VLAN’s aan poorten

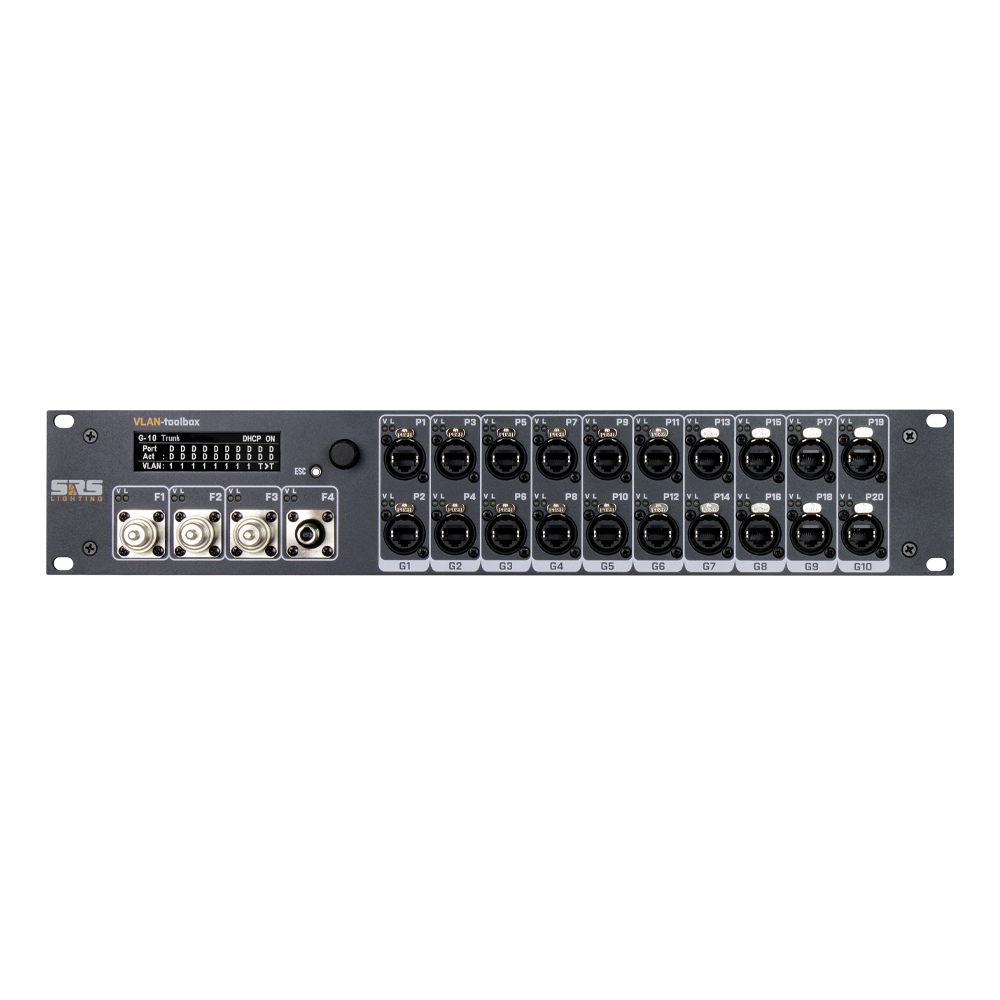

Je kunt eenvoudig VLAN’s toewijzen aan de ethernetpoorten aan de voorzijde van de switch, die zijn ingedeeld in groepen van twee poorten. Via het display kies je simpelweg de gewenste VLAN en wijs je deze toe aan de poorten. LED-indicatoren geven aan of de poorten actief zijn: groen voor actieve verbindingen en oranje voor PoE-actieve poorten.

De VLAN-toolbox biedt daarnaast de mogelijkheid om de ethernetpoorten aan de achterzijde en de glasvezelpoorten op dezelfde manier te configureren, wat vooral handig is voor grootschalige netwerken en het gebruik van trunking.

Geavanceerde netwerkfuncties

• Trunking: Vereenvoudig je netwerkbekabeling door meerdere VLAN’s over één trunk-poort te transporteren. Dit is vooral handig bij het verbinden van switches over grote afstanden, zoals bij gebruik van glasvezelpoorten.
• Link Aggregation (LAG): Combineer meerdere poorten om de bandbreedte te vergroten of redundantie te creëren. Als een kabel uitvalt, blijft de datastroom via andere kabels actief.

DHCP-server en IP-beheer

Met de ingebouwde DHCP-server kun je automatisch IP-adressen toewijzen aan apparaten in je netwerk, zonder dat je handmatig statische IP’s hoeft in te stellen. Je kunt voor elk VLAN eenvoudig een apart IP-bereik definiëren, zodat de IP-pools niet overlappen en je netwerk soepel blijft werken.

Realtime monitoring en foutoplossing

De VLAN-toolbox biedt gedetailleerde poortinformatie via het display, zoals verbindingsstatus, snelheid, PoE-verbruik en VLAN-toewijzingen. Bovendien beschikt het apparaat over een ingebouwde kabeltester, waarmee je snel kabelproblemen kunt identificeren. Mocht er zich een probleem voordoen, zoals een IP-conflict of een VLAN-mismatch, dan krijg je automatisch een melding op het display, zodat je direct kunt ingrijpen.

Betrouwbare prestatie en eenvoudige resetopties

Of je nu een volledig nieuw netwerk inricht of bestaande instellingen wilt herstellen, de VLAN-toolbox biedt handige resetopties. Je kunt snel teruggaan naar eerder opgeslagen instellingen of een volledige fabrieksreset uitvoeren als dat nodig is. Bovendien kun je eenvoudig de LED-indicatoren op het frontpaneel testen voor een visuele check van je netwerkstatus.

Met de SRS Lighting VLAN-toolbox 24-4 haal je een krachtig en veelzijdig netwerkbeheerinstrument in huis. Dankzij de gebruiksvriendelijke bediening en de uitgebreide configuratiemogelijkheden is het een ideale oplossing voor AV-netwerken die optimaal moeten presteren, zonder dat je diepgaande technische kennis nodig hebt. Of je nu audio, video of andere AV-signalen moet transporteren, de VLAN-toolbox zorgt voor een efficiënt en betrouwbaar netwerk dat je volledige controle biedt.

Nog meer weten over de SRS Lighting VLAN-toolbox 24-4 bekijk dan de tutorial.
